запчасти CAT CL210

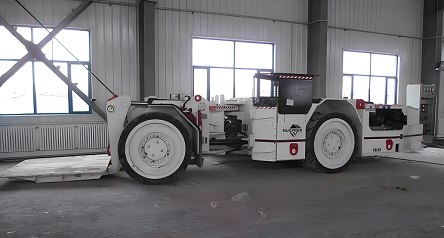

Оригинальные погрузочно-доставочные машины (ПДМ) CL210/FBL-10 от CAT, Bucyrus и DBT, а также полный ассортимент запасных частей и аксессуаров. Наша продукция обеспечивает высокую производительность и надежность в самых тяжелых условиях горных работ.
**Основные особенности машины:**
– Мощная и эффективная работа в ограниченном пространстве
– Усиленная конструкция для длительного срока службы
– Эргономичная кабина для комфорта оператора
– Современные системы управления и безопасности
**Наши преимущества для вас:**
– **Гарантия качества:** Все оборудование и запчасти соответствуют строгим стандартам производителя.
– **Наличие на складе:** Быстрая отгрузка и минимальное время простоя вашей техники.
– **Техническая поддержка:** Консультации по подбору запчастей и решению эксплуатационных задач.
Мы понимаем специфику работы в российской горнодобывающей отрасли и готовы предложить оптимальные решения для вашего предприятия.
| Список аксессуаров CAT BUCYRUS DBT CL210/FBL-10 | |||
| Серийный номер | Номер детали | имя | количество |
| 506223 | Двигатель и компоненты крепления | 1 | |
| 1 | 506224 | Двигатель 3126 230 л.с. взрывозащищенный улучшенный вариант | 1 |
| 2 | 503663 | Крепление двигателя – переднее | 1 |
| 3 | 503664 | Крепление двигателя – заднее, со стороны водителя | 1 |
| 4 | 504544 | Основание двигателя – задняя сторона водителя | 1 |
| 5 | Б165050221 | Болт, М16*50 мм | 8 |
| 6 | W11222 | Шайба 12мм | 4 |
| 7 | W11622 | Шайба 16мм | 8 |
| 8 | Б121020321 | Болт 3/4UNC | 6 |
| 9 | N121321 | Гайка 3/4UNC | 6 |
| 10 | W21222 | Шайба 3/4 | 6 |
| 11 | 505748 | Кронштейн для слива масляного поддона с дистанционным управлением 1″ BSPT | 1 |
| 12 | 506480 | Соединитель, колено 90°, 1 дюйм, наружная резьба | 1 |
| 13 | 504703 | Шаровой кран 1/2″ BSP | 1 |
| 14 | 506481 | Соединитель, трубный соединитель, наружная резьба 1″ BSPT * наружная резьба 1 1/16 JIC | 1 |
| 15 | 505827 | Монтажный кронштейн для респиратора с колокольным корпусом | 1 |
| 16 | 504613 | Двухходовой шаровой кран 1″ | 1 |
| 17 | 506180 | Винт для шланга респиратора | 1 |
| 18 | Б061016221 | Винт, 3/8″UNC*2″GR: оцинкованная шестигранная головка | 2 |
| 19 | W20622 | Шайба, 3/8 дюйма, пружинная, оцинкованная | 2 |
| 20 | 506483 | Соединитель, колено 90°, поворотный, 1 1/16 JIC | 1 |
| 21 | 506484 | Соединитель, колено 45°, поворотный 1 1/16 JIC | 1 |
| 22 | 506485 | Прямой соединитель 3/4″ UNO, штекер * 1 1/16 JIC, штекер | 1 |
| 23 | 508736 | вентиляционные отверстия | 1 |
| 24 | 509381 | 3/4″ UNO выпуклая заглушка, улучшенная | 1 |
| 25 | 503662 | Двигатель CAT3126 230 л.с. | 1 |
| 26 | 505779 | Улучшенный низкопрофильный корпус термостата CAT3126 | 1 |
| 27 | 503595 | Доохладитель | 1 |
| 28 | 505781 | Прокладка корпуса термостата | 1 |
| 29 | 505782 | Прокладка охладителя наддувочного воздуха | 1 |
| 30 | 504611 | ремень вентилятора | 1 |
| 31 | 504508 | Турбокомпрессор с водяной рубашкой | 1 |
| 32 | 506468 | Колено 90° 1 1/16″ JIC*3/4 шланговый хвостовик | 1 |
| 33 | 506469 | Уплотнительное кольцо | 1 |
| 34 | 506466 | Трубка | 1 |
| 35 | 506467 | Щуп | 1 |
| 36 | Б081012321 | Винт, 1/2″UNC*1 1/2″GR:8 оцинкованный с шестигранной головкой | 4 |
| 37 | 508191 | Разъем – за розеткой | 1 |
| 38 | 505960 | шайба | 1 |
| 39 | 503469 | фильтр моторного масла | 1 |
| 40 | 506604 | Фильтр древесный (тонкий) | 1 |
| 41 | 506657 | Узел топливной форсунки | 1 |
| 42 | 506655 | прокладка выпускного коллектора | 3 |
| 43 | 506656 | Комплект прокладок турбокомпрессора | 1 |
| 44 | 506723 | насос | 1 |
| 45 | 506654 | прокладка крышки коромысла | 1 |
| 46 | 506653 | выпускной коллектор | 1 |
| 47 | 506647 | термостат | 1 |
| 48 | 506646 | Сборка воздушного компрессора | 1 |
| 49 | 506644 | Комплект прокладок для воздушного компрессора | 1 |
| 50 | 506643 | Прокладка масляного поддона | 1 |
| 51 | 506641 | Комплект прокладок головки блока цилиндров | 1 |
| 52 | 506640 | Узел топливного насоса двигателя | 1 |
| 53 | 506639 | Ручной первичный топливный насос | 1 |
| 54 | 506638 | Комплект прокладок масляного охладителя | 1 |
| 55 | 506637 | Масляный радиатор двигателя | 1 |
| 56 | 506605 | Зубчатый венец маховика | 1 |
| 57 | 506606 | масляный поддон | 1 |
| 58 | 506607 | Узел натяжителя шкива | 1 |
| 59 | 506608 | шкив картера | 1 |
| 60 | 506609 | шкив водяного насоса | 1 |
| 61 | 506636 | Крышка маслозаливной горловины | 1 |
| 62 | 506649 | Сборка турбокомпрессора | 1 |
| 63 | 509768 | насос с уплотнительным кольцом | 1 |
| 64 | 509769 | насос с уплотнительным кольцом | 1 |
| 65 | 506565 | турбокомпрессор | 1 |
| 66 | 504508 | Турбокомпрессор с водяной рубашкой | 1 |
| 67 | 504015 | Крышка топливного бака | 1 |
| 68 | 502721 | шайба | 2 |
| 69 | 504017 | крышка топливного бака | 1 |
| 70 | 504016 | Герметичный топливный бак | 1 |
| 71 | 501534 | крышка топливного бака | 1 |
| 72 | 503436 | Первичный топливный фильтр | 1 |
| 73 | 504849 | Клапан изоляции топлива | 1 |
| 74 | 503910 | Указатель уровня топлива | 1 |
| 75 | 504116 | Соединитель угловой 90°, наружная резьба 3/4″ UNO * наружная резьба 9/16″ JIC | 1 |
| 76 | 504231 | Соединитель угловой 90°, 9/16″ JIC, наружная резьба * 9/16″ UNO, наружная резьба | 1 |
| 77 | 504190 | Соединитель 45° коленчатый 1/4BSPT*9/16″JIC выпуклый | 1 |
| 78 | 504212 | Соединитель уменьшенного диаметра 3/4″ BSPT наружная резьба * 1/2″ BSPT внутренняя резьба | 1 |
| 79 | 504162 | Соединительный трубный соединитель 1/2BSPT внутренняя резьба * 9/16″ JIC наружная резьба | 1 |
| 80 | 504230 | Соединитель угловой 90°, 9/16″ JIC, наружная резьба * 9/16″ JIC, наружная резьба | 1 |
| 81 | 504189 | Соединительный трубный соединитель 1/4BSPT наружная резьба*9/16″JIC внутренняя резьба поворотный | 1 |
| 82 | 504700 | кронштейн | 1 |
| 83 | 506471 | Соединитель XHLO, трубка-адаптер с наружной резьбой | 1 |
| 84 | 501539 | охладитель топлива | 2 |
| 85 | 504411 | Крышка топливного бака | 1 |
| 86 | Б061010221 | Винт, 3/8″UNC*1 1/4″GR:5 оцинкованный с шестигранной головкой | 32 |
| 87 | W20612 | Шайба плоская оцинкованная 3/8 дюйма | 32 |
| 88 | 506529 | Основание охладителя топлива | 1 |
| 89 | 502075 | Т-образная ручка | 1 |
| 90 | 503689 | строить | 1 |
| 91 | 503690 | Онтология | 1 |
| 92 | 503467 | Фильтрующий элемент (первичный) | 1 |
| 93 | 503691 | чаша | 1 |
| 94 | 503692 | тепловой экран | 1 |
| 95 | 503693 | Односторонний клапан | 1 |
| 96 | 503694 | Комплект для ремонта уплотнений | 1 |
| 97 | 506452 | Компоненты системы впуска воздуха | 1 |
| 98 | 505088 | Сборка воздушного фильтра | 1 |
| 99 | 503597 | Импортный охладитель наддувочного воздуха | 1 |
| 100 | 500670 | Взрывозащищенная решетка воздухозаборника | 1 |
| 101 | 504632 | Хомут для шланга, 4 дюйма | 8 |
| 102 | 503391 | шайба | 1 |
| 103 | 504642 | Переходная трубка – прямая, изогнутая | 3 |
| 104 | 504385 | Опорный кронштейн воздушного фильтра | 1 |
| 105 | 506316 | Сборка трубного зажима | 1 |
| 106 | Б061010221 | Винт, 3/8″UNC*1 1/4″GR:5 оцинкованный с шестигранной головкой | 4 |
| 107 | W20622 | Шайба пружинная 3/8 оцинкованная | 4 |
| 108 | 505887 | 180° колено | 1 |
| 109 | 506470 | Впускная труба 1 | 1 |
| 110 | 504641 | Переходная труба-колено 90° | 1 |
| 111 | 506458 | Впускная труба 2 | 1 |
| 112 | 506590 | Индикатор пыли | 1 |
| 113 | 506516 | Фильтр грубой очистки воздуха, выход 5″ (самоочищающийся) | 1 |
| 114 | 507635 | Сборка адаптера | 1 |
| 115 | 505794 | Хомут трубы воздушного фильтра | 2 |
| 116 | 505795 | Крышка-воздушный фильтр | 1 |
| 117 | 505796 | Уплотнительное кольцо | 1 |
| 118 | 505089 | Фильтрующий элемент (вторичный) | 1 |
| 119 | 505090 | Фильтрующий элемент (первичный) | 1 |
| 120 | 503867 | Очиститель выхлопных газов | 1 |
| 121 | 503553 | Водосточная труба | 1 |
| 122 | 503580 | шайба | 1 |
| 123 | 503581 | шайба | 1 |
| 124 | Б061010221 | Винт, 3/8″UNC*1 1/4″GR:5 оцинкованный с шестигранной головкой | 6 |
| 125 | W20622 | Шайба пружинная 3/8 оцинкованная | 6 |
| 126 | 503560 | Взрывозащищенная решетка очистителя | 1 |
| 127 | 504832 | Нижняя защитная пластина трубы | 1 |
| 128 | 504833 | шина | 1 |
| 129 | Б105030221 | Винт М10*30 Длина GR:8.8 оцинкованный шестигранный с головкой | 4 |
| 130 | W13032 | Шайба М30 плоская оцинкованная | 4 |
| 131 | Б081012221 | Винт, 1/2″UNC*1 1/2″GR:5 оцинкованный с шестигранной головкой | 2 |
| 132 | W20812 | Шайба 1/2 дюйма плоская оцинкованная | 2 |
| 133 | 503486 | Рама основания теплообменника | 1 |
| 134 | 500677 | Фильтр твердых частиц выхлопных газов | 1 |
| 135 | 503907 | Уплотнительное кольцо | 1 |
| 136 | 503557 | крышка | 1 |
| 137 | 503558 | шайба | 1 |
| 138 | 505965 | Взрывозащищенный выхлопной газ 200CPI | 1 |
| 139 | 505802 | Корпус фильтра-новый | 1 |
| 140 | 503563 | крышка фильтра | 1 |
| 141 | 503566 | Корпус зажима с резьбой | 1 |
| 142 | 503567 | Выход выхлопных газов | 1 |
| 143 | 503568 | прокладка | 2 |
| 144 | 503569 | Пружинное сиденье | 4 |
| 145 | 503570 | Фиксированная крышка штифта | 1 |
| 146 | 503571 | Взрывозащищенная решетка с фиксированным штифтом | 1 |
| 147 | 503572 | Стопорная пластина | 2 |
| 148 | 503214 | прокладка | 3 |
| 149 | 503574 | прокладка | 3 |
| 150 | 503575 | связь | 1 |
| 151 | 503576 | связь | 3 |
| 152 | 503577 | Стопорные кольца | 2 |
| 153 | 503578 | весна | 1 |
| 154 | 503579 | весна | 1 |
| 155 | 500739 | Очиститель выхлопных газов | 1 |
| 156 | 502765 | Прокладка фильтра очистителя выхлопных газов | 1 |
| 157 | 502764 | Перепускной клапан | 2 |
| 158 | N081223 | Гайка, 1/2″ UNC GR:5, оцинкованный теплообменник, нейлон | 7 |
| 159 | W20832 | Шайба, 1/2 дюйма, плоская, жесткая, оцинкованная | 15 |
| 160 | Б081010443 | Винт 1/2″UNC*1 1/4″ с шестигранной головкой под торцевой ключ из легированной нержавеющей стали | 12 |
| 161 | Б061008443 | Винт 3/8″UNC*1 из легированной нержавеющей стали с шестигранной головкой под торцевой ключ | 2 |
| 162 | W20261 | Шайба пружинная 3/8 | 8 |
| 163 | 504019 | Верхний фланец | 1 |
| 164 | 504018 | шайба | 1 |
| 165 | 505804 | ручка | 1 |
| 166 | 505805 | рычаг | 1 |
| 167 | 505806 | прокладка | 1 |
| 168 | 505807 | Прокладка градуированная | 1 |
| 169 | 503687 | клип | 1 |
| 170 | 505332 | прокладка | 1 |
| 171 | 506163 | выхлопная труба | 1 |
| 172 | Б081012321 | Винт, 1/2″UNC*1 1/2″GR:8 оцинкованный с шестигранной головкой | 8 |
| 173 | Б061008321 | Винт, 3/8″UNC*1″ длинный, GR:8, оцинкованный, шестигранная головка | 24 |
| 174 | W20632 | Шайба 3/8 твердая плоская оцинкованная | 16 |
| 175 | ДУД59-16 | Соединитель, резьбовая заглушка 1″ BSPT сталь | 1 |
| 176 | ДУД59-08 | Соединитель, резьбовая заглушка 1/2″ BSPT сталь | 1 |
| 177 | ДУД59-06 | Резьбовая заглушка 1/2″BSPT | 2 |
| 178 | 500699 | Главный цилиндр дроссельной заслонки | 1 |
| 179 | 500701 | клип | 1 |
| 180 | 500700 | Рабочий цилиндр дроссельной заслонки | 1 |
| 181 | 506489 | Соединитель 90°, колено, 1/8″ NPT, наружная резьба * 7/16″ JIC, наружная резьба | 3 |
| 182 | 500702 | Камера хранения жидкости | 1 |
| 183 | 504501 | Кронштейн дроссельной заслонки | 1 |
| 184 | Б041026221 | Винт, 1/4″UNC*3-1/4GR:5 оцинкованный с шестигранной головкой | 1 |
| 185 | 504466 | конец шатуна | 1 |
| 186 | 504502 | Прокладка рабочего цилиндра дроссельной заслонки | 1 |
| 187 | N041221 | Гайка, 1/4″ UNC GR:5, оцинкованная, стандартная | 2 |
| 188 | Б066020222 | Винт М6*20 Длина GR:8.8 оцинкованный шестигранный с головкой | 3 |
| 189 | 504188 | Соединитель угловой 45°, наружная резьба 1/4NPT*7/16″JIC | 1 |
| 190 | Б061006221 | Винт, 3/8UNC*3/4GR:5 оцинкованный с шестигранной головкой | 2 |
| 191 | 504564 | Гидравлический шланг 1/4*5500*7/16JIC | 1 |
| 192 | 504563 | Шланг гидравлический 1/4*3000*7/17JIC | 1 |
| 193 | Б051016221 | Винт, 5/16″UNC*2″GR:5 оцинкованный с шестигранной головкой | 1 |
| 194 | W10622 | Шайба пружинная М6 | 3 |
| 195 | N051223 | Гайка, 5/16″ UNC, класс 5, оцинкованный нейлон | 1 |
| 196 | W20612 | Шайба плоская оцинкованная 3/8 дюйма | 2 |
| 197 | 502378 | Возвратная пружина дроссельной заслонки | 1 |
| 198 | 506425 | Прокладка рабочего цилиндра дроссельной заслонки | 2 |
| 199 | 506438 | конец шатуна | 1 |
| 200 | 508661 | Улучшенный разъем | 1 |
| 201 | 501676 | Комплект для ремонта уплотнений главного цилиндра дроссельной заслонки | 1 |
| 202 | 501677 | Комплект для ремонта уплотнений рабочего цилиндра дроссельной заслонки | 1 |
| 203 | 503023 | Компоненты системы охлаждения двигателя | 1 |
| 204 | 506726 | Вентилятор в сборе – лопасти 30° | 1 |
| 205 | 505298 | радиатор охлаждающей жидкости двигателя | 1 |
| 206 | 505326 | Радиатор теплообменника | 1 |
| 207 | 505679 | Наружная петля радиатора | 4 |
| 208 | 503978 | Вставной адаптер для вентилятора | 1 |
| 209 | 503993 | Трубка адаптера вентилятора | 1 |
| 210 | 504020 | Ореховая тарелка | 2 |
| 211 | 504021 | Базовый вентилятор | 1 |
| 212 | 503904 | Вентилятор двигателя | 1 |
| 213 | 504730 | расширительный бак | 1 |
| 214 | 500662 | Сборка крышки | 1 |
| 215 | 504648 | Шланг радиатора 2″ | 1 |
| 216 | 504646 | Хомут-шланг 56-59 | 20 |
| 217 | 506114 | Трубчатый шарнирный узел | 1 |
| 218 | 506115 | Трубчатый шарнирный узел | 1 |
| 219 | 506119 | Указатель уровня жидкости | 1 |
| 220 | 506116 | Выход теплообменника-труба охлаждающей жидкости | 1 |
| 221 | 506117 | Выходной патрубок охлаждающей жидкости теплообменника находится под двигателем. | 1 |
| 222 | 506118 | Впускной патрубок насоса двигателя-трубопровод охлаждающей жидкости | 1 |
| 223 | 506123 | Выход водяного насоса теплообменника-труба охлаждающей жидкости | 1 |
| 224 | 506124 | Входной патрубок водяного насоса теплообменника-охлаждающая труба | 1 |
| 225 | 506125 | Впускной патрубок охлаждающей жидкости водяного насоса двигателя | 1 |
| 226 | 506126 | трубка охлаждающей жидкости | 1 |
| 227 | 506127 | трубка охлаждающей жидкости | 1 |
| 228 | 506139 | Вход теплообменника | 1 |
| 229 | 506140 | Выход теплообменника | 1 |
| 230 | 505734 | Верхний резервуар для воды с перегородкой | 1 |
| 231 | 506527 | шайба | 4 |
| 232 | 506530 | Привод водяного насоса** | 1 |
| 233 | 503556 | Уплотнительное кольцо | 2 |
| 234 | 505594 | крышка радиатора | 2 |
| 235 | 506164 | клип | 8 |
| 236 | 503670 | Опорная планка радиатора | 1 |
| 237 | 506528 | Защита радиатора | 1 |
| 238 | 506462 | Защита радиатора | 2 |
| 239 | 505677 | Петля радиатора-уплотнительное кольцо | 8 |
| 240 | 505678 | Подшипники петель радиатора | 4 |
| 241 | 506006 | Силовой столп | 2 |
| 242 | 506384 | Стационарный теплообменник с газовой стойкой | 1 |
| 243 | 506383 | Газовые стойки фиксируют охлаждающую жидкость двигателя | 1 |
| 244 | 504834 | Основание шарнира радиатора теплообменника | 1 |
| 245 | 504835 | Основание шарнира радиатора охлаждающей жидкости двигателя | 1 |
| 246 | 505074 | Узел блока сброса давления вентилятора против кавитации** | 1 |
| 247 | 507836 | разъем | 2 |
| 248 | 506588 | Переключатель потока прокладки | 1 |
| 249 | 504644 | лопасти вентилятора | 12 |
| 250 | 503547 | фан-центр | 1 |
| 251 | Б061008221 | Винт, 3/8″UNC*1″GR:5 оцинкованный с шестигранной головкой | 6 |
| 252 | W20622 | Шайба, 3/8 дюйма, пружинная, оцинкованная | 6 |
| 253 | 503307 | Фиксированный штифт | 12 |
| 254 | 501627 | Узел верхней крышки резервуара для воды с седлом | 1 |
| 255 | 501628 | Верхняя крышка радиатора со вставным винтом Helicoil | 1 |
| 256 | 501629 | Пружинная шайба верхней крышки резервуара для воды в сборе | 1 |
| 257 | 501630 | Прокладка верхней крышки радиатора в сборе | 1 |
| 258 | 505811 | Теплообменник охлаждающей жидкости насоса** | 1 |
| 259 | 505886 | Муфта | 1 |
| 260 | 505883 | Кронштейн крепления насоса к гидравлическому двигателю | 1 |
| 261 | 503901 | Монтажный кронштейн | 1 |
| 262 | 505116 | Кронштейн водяного насоса | 1 |
| 263 | 505882 | Двигатель 5 куб. см/вращение поршня | 1 |
| 264 | 505968 | Муфта | 1 |
| 265 | 503840 | корпус | 1 |
| 266 | 506111 | Защитный кожух муфты гидравлического водяного насоса | 1 |
| 267 | Б041004221 | Винт, 1/4″UNC*1/2″GR:5 оцинкованный с шестигранной головкой | 1 |
| 268 | 506682 | локоть | 1 |
| 269 | 506683 | трубные соединения | 1 |
| 270 | 506684 | Соединитель шланга | 1 |
| 271 | 506681 | Хомуты для шлангов | 1 |
| 272 | 506685 | шланг | 1 |
| 273 | 504454 | Предохранительный клапан | 1 |
| 274 | 504846 | Клапаны и корпуса приоритетного регулирования расхода | 1 |
| 275 | 503900 | насос | 1 |
| 276 | 506486 | Соединитель угловой 45°, наружная резьба BSPT 1/4″ * наружная резьба JIC 7/16″ | 1 |
| 277 | 506463 | Водяной насос выходного теплообменника | 1 |
| 278 | 509857 | Водяной насос модель 2 | 1 |
| 279 | 509803 | Винт-(М10*1,5*90) | 4 |
| 280 | 509768 | Уплотнительное кольцо | 1 |
| 281 | 509802 | Уплотнительное кольцо | 1 |
| 504454** | Предохранительный клапан** | ||
| 282 | 502099 | Предохранительный клапан-цилиндр (комплект уплотнений 507809) | 1 |
| 283 | 504455 | Корпус предохранительного клапана | 1 |
| 505074** | Узел блока сброса давления вентилятора против кавитации** | ||
| 284 | 504842 | Цилиндр предохранительного клапана давления | 1 |
| 285 | 504843 | Цилиндр обратного клапана против кавитации | 1 |
| 286 | 504841 | Разъем контрольной точки | 1 |
评价
目前还没有评价
